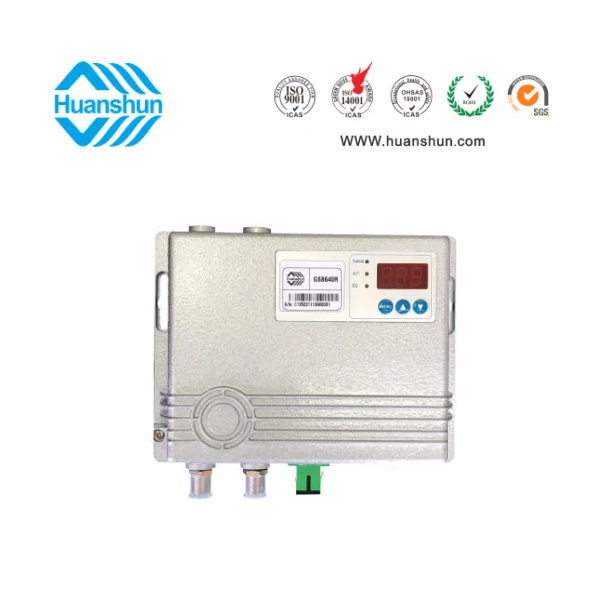

環順GS86/10040R室內光接收機是為適應無源光(PON)入網光纖接入樓道(FTTB)而設計的低功耗光接收裝置。采用高靈敏度光電池，砷化鎵鎘用于低噪聲放大，砷化鎵推挽放大用于末級放大，RF單通道主輸出最大輸出106dBuV或雙2x102dBuV在-7dBm輸出電平。內置EOC插入功能(數據通道5~65MHz)。外置高精度防雷線性電源，LED接收電源元件指示，由于主設備性能優越，加上精心設計的電路，從而保證了高性能和可靠性。
█ 室內型壁掛式安裝結構，連接線在同一方向，節省箱體空間；
█ 主機與電源分離，有效降低溫度，能在高溫下長壽命工作；
█ 采用線性電源結合抗浪涌防雷擊設計，抗雷電壓≥6000V；
█ 選用優質高效光接收器件進行光電轉換，超低光功率接收；
█ 輸出衰減和均衡斜率采用插片式調整,衰減量近擬于均衡值；
█ 光控AGC，光輸入0dBm～-7dBm變化時，RF輸出基本恒定；
█ 內置EOC插入功能（數據通道5～65MHz）；
項目 | 單位 | GS8640R | GS10040R |
光波長/光接口 | nm | 1300, 1550nm 雙窗口 | |
光接收功率 | dBm | -9~+2dBm | |
光反射損耗 | dB | ≥57 | |
射頻頻率范圍 | MHz | 47～862 | 47～1002 |
平坦度 | dB | ±0.75 | |
標稱輸出電平 | dBuV | 光AGC接收范圍為-7～2dBm，單口輸出電平≥1×106dBuV，雙口輸出電平≥2×102dBuV | |
反射損耗 | dB | ≥18（47～550MHz）≥22（550～860/1000MHz） | |
輸出電平衰減 | dB | 0～18電調式，支持遠程網管調整 | |
輸出電平均衡 | dB | 0～18電調式，支持遠程網管調整 | |
射頻輸出阻抗 | Ω | 75 | |
等效輸入噪聲電流 | PA/ | ≤8 | |
測試口精度 | dB | -20±1 | |
C/N | dB | ≥51（-2dBm接收） | |
CTB/CSO | dB | 65/62(標稱輸出電平時) | |
射頻輸出連接器 | FL-10公制或英制 | ||
工作溫度/儲存溫度 | ℃ | -25～+55/-35～+75 | |
供電/功耗 | V/W | 187～255V或饋電35～65V/12 | |
外形規格/安裝尺寸 | mm | 180×130×47/162, Φ4～Φ5 | |
產品名稱 | 型號 | 技術參數 |
室內型光接收機 | GS8640R 1×104/2×100 | 47～860MHz,-7～+2dBm/RF 1×104或2×100dBuv，電調輸出電平和均衡量，外置 90～255V-12V 1.5A 電源適配器 |
GS8640R 1×106/2×102 | ||
GS10040R1×104/2×100 | 47～1000MHz,-7～+2dBm/RF 1×104或2×100dBuv，電調輸出電平和均衡量，外置 90～255V-12V 1.5A 電源適配器 | |
| GS10040R 1×106/2×102 |
