| 類型 : | 有線電視設備 |
| 功能 : | 光學接收 |
| 認證 : | ISO, RoHS |
| 條件 : | 最新 |
| 型號: | YGS10040R |
| 起源 : | 中國,寧波 |
| 商標 : | 環順 |
| 規格 : | 250(L)x205(W)x150(H)mm |
| 海關編碼 : | 8517622990 |

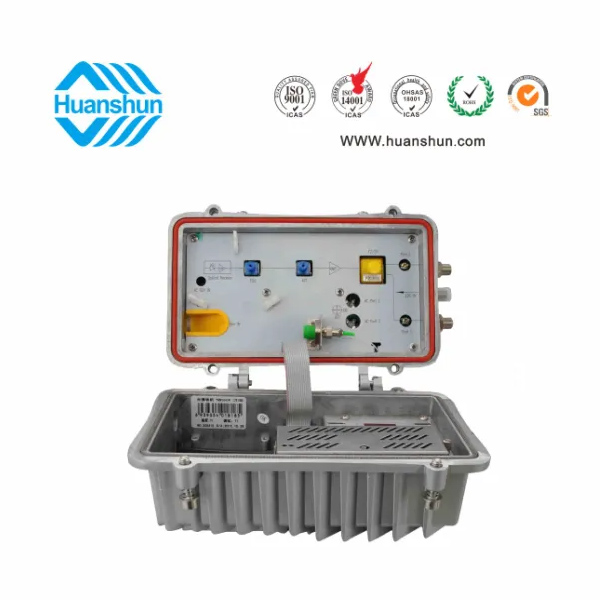

YGS86/10040R野外型二輸出光接收機是適應NGB網絡構架EPON+EOC而設計的低光功率光接收產品。本機選用光電一體化模塊或高靈敏度光電管，低噪聲前置砷化鎵放大芯片，末級采用英國OEI砷化鎵功率倍增放大模塊，最大輸出電平可達2×102dBuV（YGS10040R）；本機還配置高精度避雷保護開關電源，光控AGC自動輸出電平控制，光接收功率LED數碼顯示，EOC插入器（數據通道5～65MHz）。由于主要器材性能優越，加上精心設計的電路配合，從而保證了性能指標高，可靠性好。同時，為解決運營商設備管理和雙向網改造之便，本機增加了可選型網管應答器有EOC雙工器，通過以太網絡可實現HFC網管系統監控和EOC插入功能。
█ 高性能：低光功率接收，-2dBm接收，CNR≥51dB優于國標；
█ 高控制：光控AGC，-7～+2dBm時輸出電平按標稱值±1dB；
█ 可靠性：抗靜電放大管，防雷擊開關電源，功耗小高效節能；
█ 直觀性：機外球燈電源&光功率藍爍指示，并LED數碼顯示；
█ 內置EOC插入功能（數據通道5～65MHz）；
█ 網管型：可選型網管應答器，全程網管監控，手機短信報警。
序號 | 項目 | 單位 | YGS8640R | YGS10040R |
1 | 光波長 | nm | 1310、1550雙窗口 | |
2 | 接收光功率 | dBm | -9～+2 | |
3 | 光反射損耗 | dB | >57 | |
4 | 射頻頻率范圍 | MHz | 47～1000 | |
5 | 平坦度 | dB | ±0.718 | |
6 | 標稱輸出電平 | dBuV | 光AGC接收范圍為-7～+2dBm，1×110或2×106dBuv | |
7 | AGC穩定度 | dB | ±1 dB( MAX：@-7dBm～+2dBm) | |
8 | 反射損耗 | dB | ≥16（47～550MHz）≥14（550～1000MHz） | |
9 | 射頻輸出阻抗 | Ω | 75 | |
10 | 等效輸入噪聲電流 | PA / | ≤8 | |
11 | 測試口精度 | dB | -20±1 | |
12 | C/N（注） | dB | ≥51 | |
13 | C/CTB（注） | dB | ≥65 | |
14 | C/CSO（注） | dB | ≥65 | |
15 | 工作環境溫度 | ℃ | -25～+55 | |
注：在規定的鏈路損耗條件下，在550MHz頻率范圍內配置59個PAL-D模擬電視頻道信 號，在550MHz～1000 MHz頻率范圍內傳送數字調制信號，數字調制信號的電平（8 MHz帶寬內）比模擬信號的載波電平低10dB，光接收機輸入光功率為-3dBm時測量C/CTB、C/CSO及C/N。 | ||||
產品名稱 | 型號 | 技術參數 |
野外型二輸出光接收機 | YGS8640R 1×108/2×104 | 47～860MHz,-7～+2dBm/RF 1×108/2×104或1×110/2×106dBuv，可調輸出電平和均衡量，內置抗雷擊開關電源，AC155～255V供電或AC35～75V饋電 |
YGS8640R 1×110/2×106 | ||
YGS10040R1×108/2×104 | 47～1000MHz,-7～+2dBm/RF 1×108/2×104或1×110/2×106dBuv，可調輸出電平和均衡量，內置抗雷擊開關電源，AC155～255V供電或AC35～75V饋電 | |
YGS10040R1×110/2×106 | ||
應答器 | YGS8640R-NE | 支持SNMP、WEB，遠程監控輸出電平等 |
